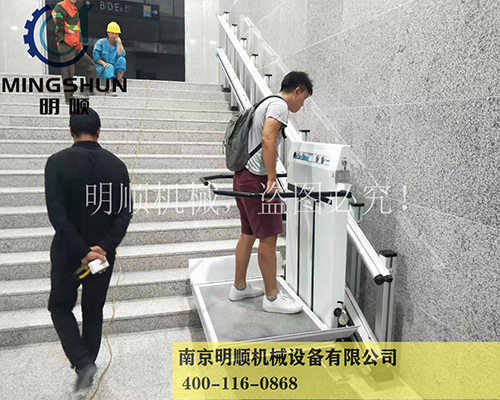

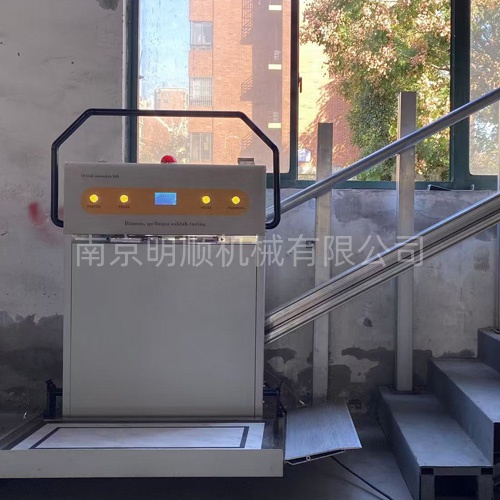

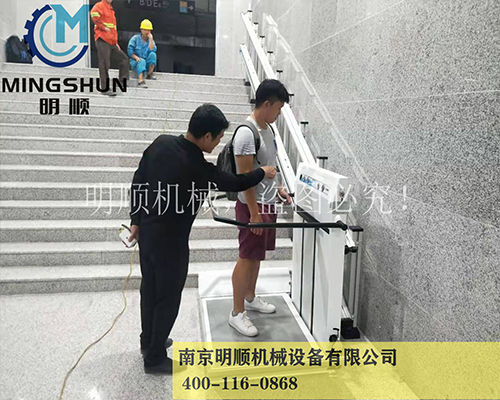

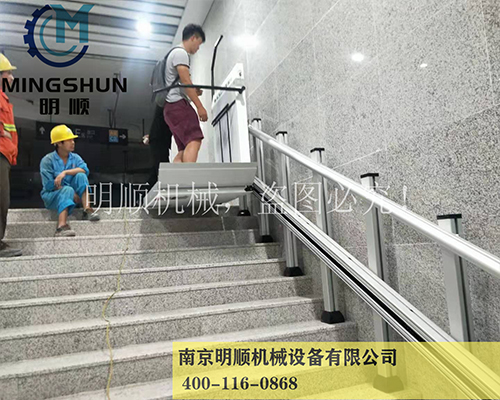

无障碍斜挂式升降平台被设计应用在家居住宅和公共场所中的楼梯。它紧凑合理的折叠平台可以在不使用的情况下轻巧的折叠起来,为楼梯节省足够的空间,完全不影响他人的通行。是商用和家用无障碍轮椅通行的理想解决方案。采用成熟通用的绳轮键驱动模式,高效安全稳定,配合智能化控制系统,方便乘客独立完成操作和操作室无线操作。
X-500L斜挂式提升平台概述:
秉承自由、灵活、便捷使用的设计理念,历经十年的摸索、实践,研制了X-500、X-500L、X-500C、X-600、X-600L等几大系列无障碍升降平台,丰富和完善了国内各种复杂环境的无障碍通行设施改造方案。X-500L斜挂式无障碍升降平台更是南京明顺机械设备有限公司重点产品之一。
斜挂式轮椅升降平台,一种安装在楼道系统利用电机牵引沿着轨道上下移动并运载乘客的无障碍安全装置。它由驱动系统、导轨、绳轮链、移动平台等组成。用于建筑楼道系统中,乘坐轮椅或爬楼梯困难的人员攀爬楼梯的专用设备。主要由主驱动系统,辅助驱动系统、主控系统和安全系统组成。
斜挂式轮椅升降平台主要为使用轮椅者提供上下楼梯的服务,其优点是安全可靠,操作简单,运行平稳,系统稳定。设备分为链轮驱动以及齿条驱动两种驱动模式,客户可根据现场实际的情况选择合适的驱动方式。平台的3个外向面都安装有安全护板当平台运动受阻时,能使升降机停止运动。平台在不使用时可以向上折叠,以减少占用空间。
平台作为设备运载体,集合了多种人性化设计.拥有全方位的预警防护。
功能、配置描述
Ø 全自动折叠系统,任何形变运行过程无需人为干预。
Ø 全智能形态判断,平台在任何情况下都能确认自身状态,并进行变形。
Ø 防撞功能,护栏可自动检测位移并暂停设备运行以保证乘客安全。
Ø 内附蓄电池供电,保证设备在无外部电力的情况下亦可进行折叠操作。
Ø 可外力控制式自动板,在无电源情况下可任意变形。
Ø 有多种操作模式可切换,针对不同场所可进行不同操作的设定。
Ø 带有急停按键,在运行状态下按下急停按键后设备立即刹车。
Ø 带有求助警铃键,任意时刻可以按求助警铃呼叫操作人员。
Ø 所有指令均通过无线传输,外部无接线。
Ø 带有全功能操作指示液晶屏。
Ø 带导纹防滑底板
平台技术参数表
平台载重 | 250kg | 平台自重 | ≈150 kg |
操作面尺寸 | 680mm*60mm (长高) | 平台载人尺寸 | 1118mm*800mm(长宽) |
侧翻板尺寸 | 885mm*260mm(长宽) | 侧翻板可翻角度 | -30°~ +60° |
护栏高度 | 945mm | 按钮高度 | 1088mm |
设备厚度 | 含立柱450mm±3mm | 平台折叠厚度 | 323mm±1mm |
内部电压 | DC 25.2V安全电压 | 蓄电池容量 | 24V10AH |
使用频率 | <40/s | 充电电压 | DC 25.6V安全电压 |
按键响应 | <0.2S | 按键延时 | >0.5s |
平台材料、工艺表
平台外壳 | 白色喷塑+亚光贴膜 | 平台踏板 | 铝合金型材 喷砂氧化 |
操作面板 | 电镀亚克力 | 操作按钮 | 不锈钢镜面 |
侧板封条 | 铝合金 | 侧板拉杆 | 不锈钢镜面+橡胶片 |
自动护栏 | 不锈钢拉丝 | 地板 | 铝合金型材 |
